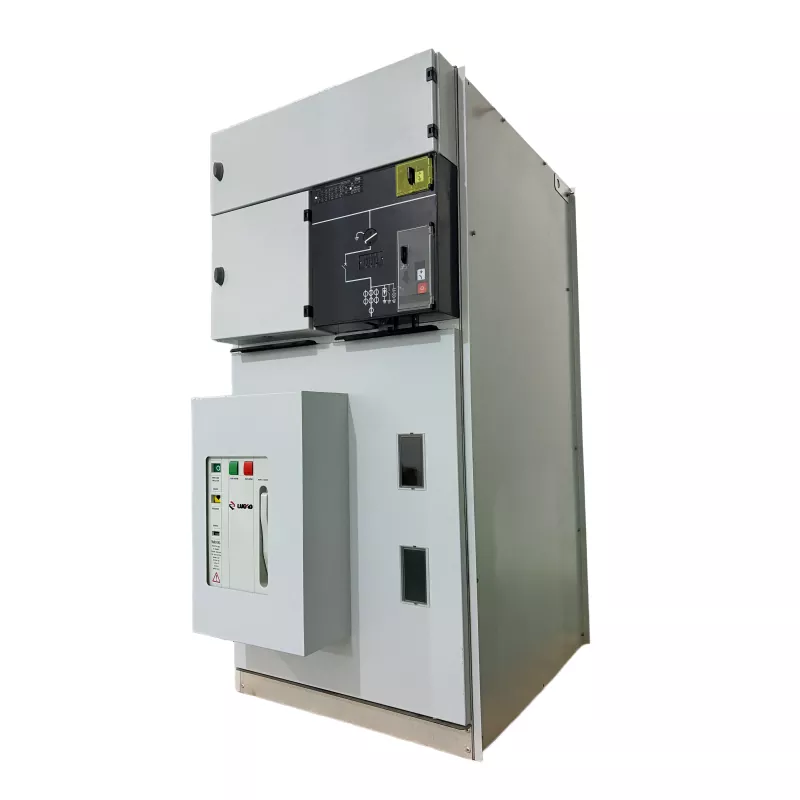

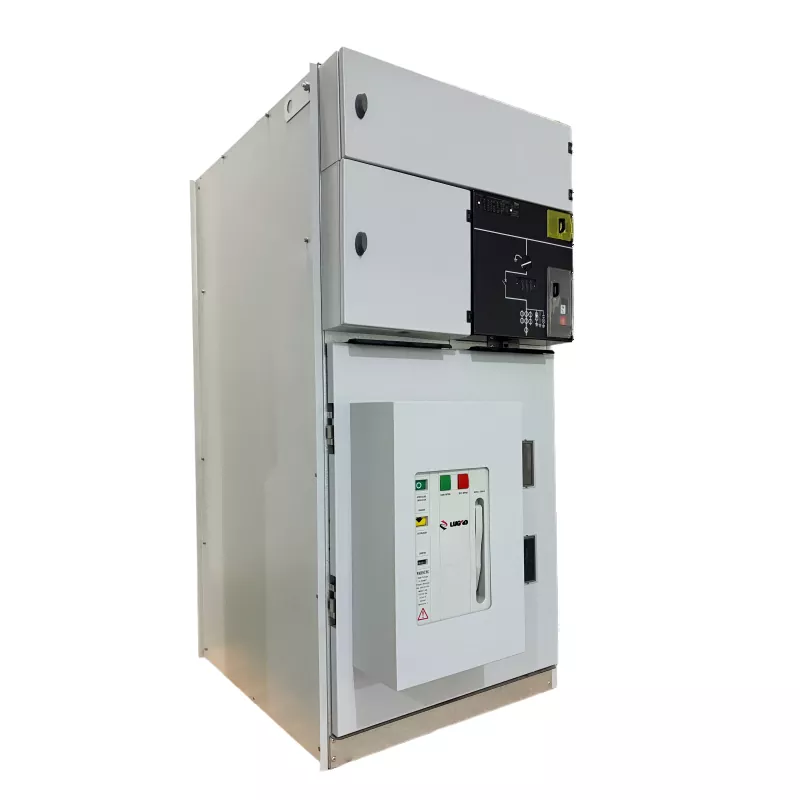

Преклопен панел на главната единица со прстен со изолација на гас со VCB

Како професионален производител, би сакале да ви обезбедиме висококвалитетна табла за прекинувач на главната единица со прстен со изолација од гас со VCB. Тоа е компактен уред за дистрибуција со среден напон дизајниран за сигурна контрола на напојувањето, заштита и префрлување во современите електрични мрежи. Интегрира технологија на вакуумски прекинувач (VCB) со структура на разводна опрема изолирана со гас, обезбедувајќи безбедно и ефикасно работење во затворени средини.

Овој тип наглавна единица на прстенот (RMU)е широко користен во среднонапонските системи за дистрибуција на електрична енергија за поврзување, заштита и изолирање на електрични кола. Со запечатена гасна изолација и технологија за прекин на вакуум, таблата за прекинување на главната единица со затворен прстен со изолирана гас со VCB нуди одлични перформанси за гаснење на лакот, силна способност за изолација и минимални барања за одржување.

Главни технички параметри

бр.	Ставка		Единица	Параметри
1	Номинален напон		kV	12	24	36	40.5
2	Оценета струја		A	630/1250
3	Номинална фреквенција		Hz	50/60
4	1-минутен напон со фреквенција на напојување	Вкупна вредност	kV	42	55	80	95
		Точка на прекин		48	65	95	110
5	Молњачки импулс издржи напон	Вкупна вредност	kV	75	125/150	170	95
		Точка на прекин		85	150/160	185	215
6	Оценета струја за краткотрајно издржување	Главно коло	kA	25/2 сек
		Коло за заземјување		25/2 сек
7	Оценета врвна струја за издржување		kA	63			50
8	Оценета струја за пренос		A	1300-1700
9	Номинална струја на прекин на затворање на оптоварување		A	630
10	Номинална струја на прекин на полнење на кабелот		A	50/10
11	Растоварена струја на прекин на трансформаторот		A	20
12	Струја на прекин на заземјување за заземјување за полнење на кабел		A	100			80
13	Номинална струја на прекин на краток спој		kA	20
14	Номинална струја на затворање на краток спој		kA	63			50
15	Класа за заштита			IP3X
16	Животот на прекинувачот за вчитување		Време	5000
17	Животот на прекинувачот за заземјување		Време	5000

Технички спецификации

Главни електрични параметри

• Номинален напон: 12kV / 24kV / 36kV
• Номинална фреквенција: 50Hz / 60Hz
• Номинална струја: 630A – 1250A
• Струја на прекин на краток спој: до 25 kA
• Фреквенција на моќност Издржлив напон: ≥ 42 kV
• Напон на издржување на импулси на молња: ≥ 75 kV

Структурни карактеристики

• Компактен дизајн на разводна постројка изолиран со гас
• Интегриран вакуумски прекинувач (VCB)
• Целосно запечатена структура на резервоарот за висока доверливост
• Модуларна конфигурација за флексибилна дистрибуција на енергија
• Погоден за внатрешна инсталација

Апликации

НаПреклопен панел на главната единица со прстен со изолација на гас со VCBе широко применет во среднонапонски дистрибутивни мрежи каде што е потребно сигурно префрлување и заштита.

• Урбани електродистрибутивни мрежи
• Индустриски системи за напојување
• Комерцијални објекти и станбени заедници
• Железничка и транспортна инфраструктура
• Рударски и металуршки индустрии
• Проекти за пренос и дистрибуција на електрична енергија
• Врски на мрежата за обновлива енергија

Клучни карактеристики

• Дизајн на запечатен вакуумски прекинувач– НаПреклопен панел на главната единица со прстен со изолација на гас со VCBкористи цврсто запечатен вакуумски прекинувач инсталиран во гасна комора од нерѓосувачки челик. Овој дизајн го елиминира лакот во главното коло и обезбедува долг електричен работен век со висока доверливост на изолацијата.
• Целосно запечатена структура и без одржување– Сите високонапонски компоненти како собирници, прекинувачи за исклучување, VCB и струјни трансформатори се затворени во затворен резервоар за гас, заштитувајќи ги од прашина, влажност и надворешна контаминација.
• Компактна структура– Интегрираниот дизајн значително го намалува просторот за инсталација, што го прави идеален за внатрешни трафостаници, префабрикувани трафостаници и проекти со ограничен простор за електрична просторија.
• Висока оперативна безбедност– Опремен со пет-доказ механички систем за блокирање и насочен канал за ослободување на притисокот за да се спречи погрешно работење и да се обезбеди безбедно функционирање на системот.
• Паметна компатибилност со дистрибуција– Резервираните интерфејси за електрично работење и автоматизација овозможуваат лесна интеграција во модерните интелигентни мрежи за дистрибуција на електрична енергија, поддржани од строгата контрола на квалитетот на Лугао и доверливите стандарди за производство.

Зошто да изберете Лугао

• Професионален производител – Лугао Пауерспецијализирана за високонапонска и среднонапонска опрема за пренос и дистрибуција на електрична енергија.
• Напредна технологија на производство– Прецизните производствени процеси и сеопфатните системи за тестирање обезбедуваат сигурност на производот.
• Строга контрола на квалитетот– Преклопниот панел на главната единица со прстен со изолација од гас со VCB е во согласност со меѓународните стандарди, вклучително иISO9001, SGS, CCC и CE сертификати.
• Искуство во индустријата– Години на експертиза во трансформатори од сув тип, трансформатори потопени во масло и опрема за дистрибуција на електрична енергија.
• Глобална апликација– Решенијата на Лугао се широко користени во електроенергетските мрежи, индустријата, транспортот и инфраструктурните проекти ширум светот.
• Техничка поддршка– Професионален сервисен тим обезбедува технички насоки и долгорочна поддршка за глобалните клиенти.

Најчесто поставувани прашања

1. Која е главната функција на панелот за прекинувач на главната единица со затворен прстен изолиран со гас со VCB?

НаПреклопен панел на главната единица со прстен со изолација на гас со VCBе дизајниран за среднонапонски системи за дистрибуција на електрична енергија. Обезбедува сигурно префрлување, заштита и изолација на електричните кола, обезбедувајќи стабилно напојување и безбедно работење во урбаните мрежи, индустриските објекти и трафостаниците.

2. Кои се предностите од користењето вакуумски прекинувач (VCB) во RMU?

Вакуумскиот прекинувач нуди одлична способност за гаснење на лакот, долг електричен век на струја и минимални барања за одржување. Кога е интегриран во структурата RMU изолирана со гас, ја подобрува доверливоста на префрлувањето, оперативната безбедност и целокупната издржливост на опремата.

3. Каде е вообичаено инсталирана таблата за прекинување на главната единица со прстен со изолација на затворен гас Lugao со VCB?

Широко е инсталиран во внатрешни средини за дистрибуција на електрична енергија, како што се компактни трафостаници, индустриски постројки, комерцијални згради, станбени заедници, железници и системи за дистрибуција на обновлива енергија каде што е потребна просторна ефикасност и висока доверливост.

4. Зошто да го изберете Лугао за изолација на гасRMU разводни уреди?

Лугао обезбедува сигурна опрема за дистрибуција на енергија поддржана со напредна производствена технологија, строга контрола на квалитетот и меѓународни сертификати вклучувајќи ISO9001, SGS, CCC и CE. Со силна експертиза за трансформатори и енергетска опрема, Лугао обезбедува стабилни перформанси, долг работен век и професионална техничка поддршка за глобални проекти за енергетска инфраструктура.
