Сигурната, брза и безбедна дистрибуција на електрична енергија е предуслов за економски раст и социјален напредок. Низ урбаната инфраструктура, индустриските капацитети, проектите за обновливи извори на енергија и распоредувањето на електрична енергија во итни случаи, инженерите и развивачите на проекти сè повеќе бараат решенија за дистрибуција кои ги намалуваат временските рокови за градежништво, го намалуваат вкупниот ризик од проектот и одржуваат највисоки нивоа на оперативна безбедност.
Трансформаторната трафостаница од типот на кутија - позната и како компактна трафостаница или префабрикувана трафостаница - одговара на ова барање со фабрички составена, претходно тестирана единица која интегрира среден напонски (MV) разводен уред, дистрибутивен трансформатор и нисконапонска (LV) дистрибутивна опрема во единствено атмосферско куќиште. Елиминирање на потребата од конвенционални згради на трафостаница, кутијата трафостаница може да се инсталира на подготвена плоча, да се напојува и да се стави во употреба во дел од времето потребно од традиционалните пристапи.
Lugao Power Co., Ltd. е водечки специјалист со седиште во Кина за трансформаторски трафостаници со кутии, нудејќи производи од европски тип (стандард IEC) и американски тип (стандард ANSI/IEEE). Директниот фабрички модел на компанијата, усогласеноста со повеќе стандарди и силната прилагодена инженерска способност ја прават сигурен OEM и партнер на големо за EPC изведувачите, комуналните претпријатија, индустриските развивачи и сопствениците на проекти за обновлива енергија ширум светот.
Оваа бела книга обезбедува сеопфатна техничка и комерцијална анализа на трансформаторските трафостаници од типот на кутија: таксономија на производи, инженерски принципи, одредници за изведба, упатства за примена, усогласеност со стандардите и методологија за одлучување за набавка. Тој е наменет како референтен документ за електроинженери, проект менаџери, професионалци за набавки и технички лица кои одлучуваат.
Се предвидува глобалната потрошувачка на енергија да расте од 2,4-3,1% годишно до 2035 година, поттикната од индустриската експанзија, растот на урбаната популација, усвојувањето на електрични возила и интеграцијата на дистрибуирани обновливи извори на енергија. Конвенционалните методи на изградба на трафостаници - кои бараат постојани градежни објекти, продолжени временски рокови за издавање дозволи и големи екипи за инсталација - се повеќе се некомпатибилни со брзината и флексибилноста што ги бара модерната испорака на проекти.
Во меѓувреме, очекувањата за безбедност и доверливост од комуналните претпријатија и регулаторните тела продолжуваат да растат. Настаните како што се дефекти на опремата поради несоодветна заштита на животната средина, инциденти со блиц на лакот од изложени делови под напон и контаминација на масло од стара опрема, сите предизвикуваат промена кон поинтегрирани, фабрички тестирани и затворени архитектури за дистрибуција.
Глобалниот пазар на трафостаници со компактна/кутија беше проценет на приближно 13,5 милијарди американски долари во 2023 година и се очекува да порасне со CAGR од 7,2–8,5% до 2030 година. Клучните вектори на раст вклучуваат:
| Регион | Вредност од 2023 година | Прогноза за 2030 година | CAGR | Возач за клучеви |
|---|---|---|---|---|
| Азија-Пацифик | 5,4 Б УСД | 9,8 Б УСД | 8,9% | Индустријализација, РЕ |
| Европа | 3,1 Б УСД | 5,1 Б УСД | 7,4% | Модернизација на мрежата |
| Северна Америка | 2,6 Б УСД | 4,2 Б УСД | 7,1% | Замена на инфра за стареење |
| МЕА и Латинска Америка | 2,4 Б УСД | 4,5 Б УСД | 9,4% | Програми за електрификација |
Табела 1 - Глобален пазар на трафостаници од типот кутија по регион, 2023–2030
A Трансформаторска трафостаница од типот кутија(исто така познат како компактна трафостаница, префабрикувана трафостаница или пакувана трафостаница) е целосно фабрички составена, претходно тестирана единица за дистрибуција на енергија која интегрира три функционални компоненти во едно куќиште отпорно на временски услови:
Фабричкото склопување гарантира дека внатрешните кабли, поврзувањата на собирниците, поставките на заштитното реле и интеркомпонентните интерфејси се завршени, тестирани и потврдени пред испораката. Работата на лице место е сведена на подготовка на граѓанска основа, завршување на кабелот за СН/НН, заземјување и напојување.
Трафостаниците од типот на кутии се широко категоризирани во две фамилии на дизајн, што ги одразува различните инженерски традиции и преференциите за регионални стандарди:
| Димензија | Европски тип | Американски тип |
|---|---|---|
| Стандарден | IEC 62271, IEC 60076-11 | Серија ANSI/IEEE C57, C37 |
| МВ префрлување | Вакуум CB или SF₆ разводна опрема | Осигурувач + прекинувач за прекин на оптоварување (LBS) |
| Трансформатор | Сув тип (пожелно) или потопено во масло | Потопено во масло (стандардно) |
| Целни региони | Европа, Кина, Блискиот Исток, Азија-Пацифик, Африка | Северна Америка, Латинска Америка, делови од Азија и Африка |
Табела 2 - Европски наспроти американски тип: класификација на највисоко ниво
Кутијата трафостаница European Type усвојува модуларен распоред со три прегради во куќиште со топло поцинкувано или не'рѓосувачки челик. Трите прегради - СН, трансформаторот и НН дистрибуцијата - се физички одделени со внатрешни преградни ѕидови, обезбедувајќи задржување на дефектот на лакот и овозможувајќи независен пристап за одржување без исклучување на соседните делови.

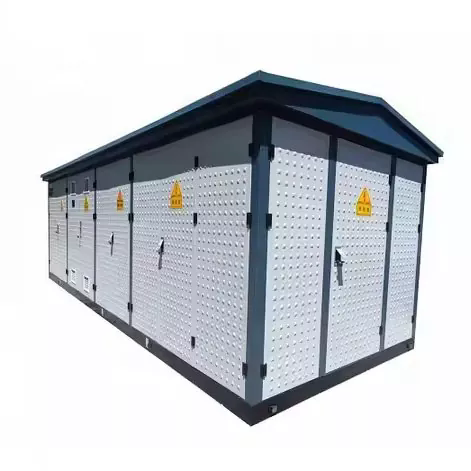

Слика 1 - Трафостаница European Type Box
Одделот за СН располага или со прстенест главна единица (RMU) или поединечни СН панели во зависност од топологијата на напојувањето (радијален или прстенест доводник). Применети се две основни технологии за разводни уреди:
| Технологија | Опис |
|---|---|
| Вакуумски прекинувач (VCB) | Ги прекинува струите на дефектот и оптоварувањето во шишето со вакуумски прекинувач. Нуди висока издржливост (10.000+ работни циклуси), брзо расчистување на дефекти (<50 ms) и е без SF₆ - сè повеќе се претпочита според еколошките регулативи. |
| SF₆ Преклопна опрема изолирана со гас (GIS) | Користи гас сулфур хексафлуорид за гаснење и изолација на лакот. Исклучително компактен и многу сигурен. Забелешка: SF₆ е моќен стакленички гас (GWP ~23.500) и неговата употреба е предмет на заострување на регулативата за животната средина во ЕУ и на други места. |
| Главна единица на прстенот (RMU) | Фабрички затворен, гасно изолиран (SF6 или вакуум) уред кој комбинира прекинувачи за оптоварување и заштитни осигурувачи во компактна метална единица. Идеален за дистрибутивни мрежи со прстен-хранител. |
Расклопната опрема за СН ги обезбедува сите потребни заштитни функции: прекумерна струја (ANSI 51), дефект на заземјување (ANSI 51N/67N) и диференцијална заштита каде што е наведено. Усогласеноста со IEC 62271-200 обезбедува класификација на дефекти на лакот (IAC — Класифициран внатрешен лак) за заштита на персоналот.
Трансформаторскиот залив на трафостаница од европски тип најчесто сместува трансформатор од сув тип од лиена смола (серија SCB), иако се користат и единици потопени во масло. Претпочитањето за сув тип во трафостаници од европски тип се усогласува со предностите за безбедност од пожари кои се клучни за урбани, комерцијални и внатрешни инсталации. Клучни карактеристики:
Во преградата НН се сместени главната табла за дистрибуција на НН со прекинувачи (MCCB) или прекинувачи со отворен тип на воздух (ACB) на појдовни доводници, мерење на енергија, кондензатори за корекција на факторот на моќност (опционално) и интерфејси за далечинско следење и SCADA интеграција. Системите со собирници се со големина за номинална струја со соодветна оцена за отпорност на краток спој според IEC 61439.
| Параметар | Опсег на спецификација |
|---|---|
| Номинален капацитет | 100 kVA – 2.500 kVA (стандарден); до 6.300 kVA специјални |
| СН Класа на напон | 6 kV, 10 kV, 20 kV, 35 kV |
| Излезен напон LV | 0,4 kV (3P+N), достапно прилагодено |
| Уред за префрлување MV | Вакуум CB / SF₆ RMU / Прекинувач за прекин на оптоварување |
| Тип на трансформатор | Лиена смола од сув тип (најпосакувана) или потопена во масло |
| Оценка за краток спој | 16 kA / 20 kA / 25 kA (1 s) - по IEC 62271 |
| Класа за заштита | IP33D стандард; IP44 / IP54 со подобрено куќиште |
| Амбиентална температура | Стандард од –25 °C до +40 °C; Достапна е арктичка верзија –40 °C |
| Висина | Стандард до 1.000 m; де-оценети верзии до 4.000 m |
| Применливи стандарди | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Интеграција на паметна мрежа | Достапен е комуникациски интерфејс IEC 61850; Подготвен за SCADA |
Табела 3 - Европска типска трафостаница: Индикативни технички спецификации
Американскиот тип (исто така познат како трансформаторска трафостаница монтирана на подлога или напојување со јамка) се одликува со триаголен или линеарен внатрешен распоред, со преклопниот простор за СН и деловите за мерење/дистрибуција на НН достапни од предната и од страните соодветно, а трансформаторот потопен во масло го зафаќа централниот залив. Надворешното куќиште е типично обоен челичен ормар со тежок мерач со врати кои можат да се заклучуваат на катанец отпорни на манипулации, дизајнирани за инсталација на ниво на земја на бетонска подлога.
Слика 2 - Американска трафостаница тип кутија
Американскиот тип користи поедноставна, поекономична конфигурација за префрлување на MV во споредба со европскиот тип. Стандардниот аранжман се состои од:
Оваа конфигурација нуди привлечна комбинација на едноставност, економичност и доверливост. Отсуството на сложена заштитна електроника го намалува товарот за одржување и барањата за специјализирани вештини, што го прави добро прилагоден за апликации во области со ограничена инфраструктура на техничка работна сила.
Трансформаторот во трафостаница од американски тип е секогаш потопена во масло, запечатена единица (без конзерватор). Целосно запечатениот дизајн спречува навлегување на влага во маслото, елиминирајќи ја примарната причина за деградација на изолацијата. Клучни карактеристики:
Делот за НН на трафостаницата од американски тип е релативно поедноставен, вообичаено се состои од главен прекинувач или споен прекинувач, приклучок за мерење енергија и приклучоци за појдовни НН доводници. Може да се вгради пософистицирана НН дистрибуција (повеќе излезни доводници, корекција на факторот на моќност, далечинско следење), но е поретко во стандардните конфигурации.
| Параметар | Опсег на спецификација |
|---|---|
| Номинален капацитет | 75 kVA – 2.500 kVA (стандарден); 3.750 kVA+ со посебен дизајн |
| СН Класа на напон | 5 kV, 15 kV, 25 kV, 35 kV (ANSI класа) |
| Излезен напон LV | 120/240 V (еднофазен), 208Y/120 V, 480Y/277 V, или прилагодено |
| Уред за префрлување MV | Bay-O-Net / Осигурувач за ограничување на струјата + прекинувач за прекин на оптоварување |
| Тип на трансформатор | Потопено во масло, херметички затворено (ONAN) |
| Прилог | Челик со тежок мерач, обложена со прав / полиуретанска боја; отпорен на манипулации |
| Класа за заштита | NEMA 3R стандард (отпорен на дожд и лапавица); NEMA 4X опционално |
| Дедфронт дизајн | Да — лактни конектори за приклучување на MV кабел безбедно на допир |
| Применливи стандарди | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Напојување на јамка | Стандардна - две дојдовни позиции на MV кабел (со можност за довод на јамка) |
Табела 4 - Американска типска трафостаница: Индикативни технички спецификации
Додека двата типа на производи ја исполнуваат основната цел за компактна, префабрикувана дистрибуција на енергија, нивните дизајнерски филозофии, способност за заштита, профилите на трошоците за животниот циклус и оптималните средини за примена значително се разликуваат. Табелата подолу дава структурирана споредба за поддршка на одлуките за избор на технологија.
| Критериум | Европски тип | Американски тип |
|---|---|---|
| MV заштита | Целосна CB заштита со реле; висока дискриминација на вина | базирани на осигурувачи; поедноставна, ограничена селективност на зоната на дефекти |
| Трансформатор | Се претпочита сув тип - пожарно безбеден, слабо одржување | Потопено во масло - робустен, исплатлив, докажан |
| Капитални трошоци | Повисоко (15–30% премија наспроти Американец) | Пониски — економичен за проекти со ограничен буџет |
| Подготвен за паметна мрежа | Одлично - IEC 61850, SCADA, далечински управувач | Основно - ограничена мајчин интелигенција; може да се надградува |
| Безбедност од пожари | Одличен (трансформатор од сув тип, F1 класа на оган) | Добар - дизајн на запечатено масло; потребни мерки за заштита од пожар |
| Одржување | Многу ниско - сув тип нема потреба од сервисирање на масло | Умерено — периодично следење на состојбата на маслото |
| Инсталација | Малку посложени; специјално пуштање во работа | Едноставно, брзо — идеално за дистрибуирано распоредување |
| Толеранција на преоптоварување | Добро (со опција за принудно воздушно ладење) | Одлично - голема термичка маса на масло |
| Примарен стандард | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Табела 5 - Европска наспроти американска типска трафостаница: Сеопфатна споредба
Ниту еден тип не е универзално супериорен. Европскиот тип обезбедува поголема интелигенција за заштита, безбедност од пожар и приспособливост на паметната мрежа по највисока цена, што го прави оптимален за урбани, комерцијални и регулирани средини. Американскиот тип нуди извонредна економичност и едноставност за распоредување за индустриски паркови, приградски мрежи и проекти чувствителни на буџет.
Куќиштето е првата линија на одбрана за внатрешната електрична опрема и претставува критичен елемент за долгорочна доверливост. Трафостаниците Lugao Power box ја користат следната градежна хиерархија во зависност од типот на производот и спецификациите за животната средина:
| Тип на материјал | Опис |
|---|---|
| Жешко поцинкуван челик (HDG). | Основна конструкција за сите стандардни единици. Цинк облогата обезбедува одлична отпорност на корозија; погоден за општи индустриски и урбани средини. Минимален цинк слој: 85 μm по ISO 1461. |
| 304 / 316L од нерѓосувачки челик | Наведен за приморски, морски, хемиски или апликации со висока влажност. Оценката 316L обезбедува супериорна отпорност на хлориди. Стандард за офшор проектни трафостаници за ветер. |
| Куќиште од алуминиумска легура | Лесна опција за локации со ограничувања на тежината или транспортни логистички ограничувања. Елоксирана завршна површина обезбедува отпорност на корозија без бојадисување. |
| GRP / FRP Композитен | Опција за полимер засилена со стакло за апликации кои бараат немагнетни, непроводни куќишта (на пр., комплети за МРИ, чувствителни електронски средини). |
Заштитата на куќиштето од цврсти честички и вода е дефинирана со IP кодот (IEC 60529). Стандардните и подобрените нивоа на заштита на Лугао се:
| IP класа | Ниво на заштита | Типична апликација |
|---|---|---|
| IP33D | Заштита од прашина / дожд (15° прскање). | Стандардна надворешна инсталација, општа клима |
| IP44 | Отпорен на прскање од сите правци | Крајбрежни области, тропски зони со високи врнежи |
| IP54 | Заштитен од прашина + отпорен на прскање | Прашливи индустриски средини, пустинска клима |
| НЕМА 3Р | Дожд и лапавица (стандард ANSI/NEMA) | Американски тип за проекти во Северна Америка / ANSI |
Табела 6 - Класи за заштита на IP/NEMA на комплет понудени од Lugao Power
Ефективното термичко управување во куќиштето е од суштинско значење за да се спречи предвремено стареење на изолацијата и да се обезбеди работа во рамките на номиналните температурни граници. Трафостаниците Лугао вработуваат:
Усогласеноста со важечките меѓународни и национални стандарди не е изборна - тоа е основата на одобрувањата на проектите, договорите за интерконекција на комуналните услуги, осигурувањето и заштитата од долгорочна правна одговорност. Производите на Lugao Power се дизајнирани, произведени и тестирани во согласност со целосната матрица на важечки стандарди и за европски и американски тип производи.
| Стандарден | Тело | Опсег |
|---|---|---|
| IEC 62271-202 | IEC | Високонапонски/нисконапонски монтажни трафостаници — примарен проектен стандард за европски тип. |
| IEC 60076-11 | IEC | Енергетски трансформатори од сув тип — противпожарни перформанси, климатска/еколошка класа, изолација. |
| IEC 62271-1 / -100 / -200 | IEC | Заеднички спецификации за AC разводни уреди; прекинувачи со наизменична струја; Разводна опрема со наизменична струја затворена со метал. |
| IEC 61439-1 / -2 | IEC | Нисконапонски разводни и контролни склопови — Дизајн и тестирање на таблата за НН. |
| ANSI/IEEE C57.12.26 | IEEE | Барања за еднофазни дистрибутивни трансформатори, потопени во масло, монтирани на подлога - американски тип. |
| ANSI/IEEE C57.12.28 | IEEE | Интегритет на оградата на опремата монтирана на подлога - механички перформанси и безбедност на ANSI. |
| GB/T 17467 | САЦ | Кинески национален стандард за високонапонски/нисконапонски префабрикувани трафостаници (еквивалент на IEC 62271-202). |
| CE (LVD + EMC) | ЕУ | Задолжително за производи пласирани на пазарот на ЕУ/ЕЕА. Покажува усогласеност со Директивата за низок напон и директивата за ЕМС. |
| CCC (3C) | CNCA | Задолжителен сертификат за Кина — потребен за регулирани електрични производи што се продаваат на кинескиот домашен пазар. |
Табела 7 - Матрица за усогласеност со стандардите: трафостаници на моќната кутија на Лугао
Кога набавувате за меѓународни проекти, секогаш наведете ги применливите стандарди во документите за RFQ и барајте сертификати за тестирање на тип што може да се проверат од акредитирана лабораторија од трета страна (на пр., KEMA, TÜV, SGS, CESI). Lugao Power одржува тековни извештаи за тестирање на типот и документација за сертификација за сите стандардни производни линии и обезбедува копии како дел од стандардниот пакет документација за испорака.
Трансформаторските трафостаници од типот на кутија се распоредени во неверојатно разновиден опсег на апликации. Следните делови ги профилираат примарните сегменти на апликации, со специфични насоки за изборот на тип на производ, клучните инженерски барања и релевантните способности на Лугао за секој од нив.
Општинските комунални претпријатија и урбаните дистрибутивни претпријатија користат трафостаници за да ја испорачаат конечната трансформација од 10–35 kV до 0,4 kV во градските средини каде што просторот е оскуден и естетски, бучавата и безбедносните барања се строги. Вообичаените сценарија за распоредување вклучуваат подземни комори, позиции на надземни киосци и паркиралишта на повеќе нивоа или подруми.
Индустриските паркови и големите производствени кампуси бараат сигурна, брзо распоредлива инфраструктура за дистрибуција на електрична енергија, способна да опслужува различни оптоварувања - моторни погони, процесно загревање, компримиран воздух, HVAC - со високи фактори на оптоварување и барања за квалитет на енергија.
Проектите за соларна PV и ветерна енергија во размер на комунални услуги бараат голем број на подобрени трафостаници (обично 0,69 kV излез од инвертер до колекторска мрежа од 10/35 kV). Економијата и распоредот на овие проекти се многу чувствителни на трошоците за опремата и на временската рамка за инсталација - двете области каде што кутиските трафостаници нудат одлучувачки предности во однос на конвенционалната конструкција на трафостаницата.
Големиот развој на инфраструктурата - аеродроми, поморски пристаништа, метро/железнички системи, стадиони, центри за податоци и станици за третман на вода - бара сигурна примарна дистрибуција на електрична енергија со добро дефинирани барања за достапност и одржување. Бокс трафостаниците служат како примарни дистрибутивни точки и секундарни трафостаници во рамките на дистрибутивната мрежа на локацијата.
Градежните проекти, операциите за обновување при катастрофи, големите настани и воените распоредувања бараат пренослива, брзо распоредлива инфраструктура за дистрибуција на електрична енергија. Трафостаниците монтирани на лизгање или на приколка обезбедуваат целосна способност за дистрибуција со минимална подготовка на локацијата.
| Чекор | Активност | Клучни прашања и размислувања |
|---|---|---|
| 1 | Дефинирајте го товарот и капацитетот | Вкупно оптоварување (kVA), фактор на побарувачка, проекција на раст на оптоварувањето во текот на 15–20 години? Големина за 70–80% вчитување при врвна проектирана побарувачка. |
| 2 | Определете ги напонските нивоа | Достапен СН напон на напојување? Потребен НН дистрибутивен напон? Дали е потребна регулација на напон (OLTC) за стабилност на оптоварувањето? |
| 3 | Проценете ја локацијата и животната средина | Внатрешно или надворешно? Опсег на температурата на околината, надморска височина, влажност, ниво на загадување (сол, прашина, хемикалија)? Ограничувања на просторот? |
| 4 | Изберете тип на производ | Приоритет за заштита од пожари → Европски (сув тип). Буџетско ограничување / едноставна заштита → американски. Паметна мрежа / автоматизација → европски. |
| 5 | Наведете стандарди | Идентификувајте задолжителни стандарди за јурисдикција на проектот. Наведете ги потребните ознаки за сертификација (IEC, ANSI, CE, CCC, итн.) во RFQ. |
| 6 | Оценете го TCO | Споредете ги вкупните трошоци на сопственост: капитални трошоци + капитализирани загуби без оптоварување + капитализирани загуби на оптоварување + трошоци за одржување во текот на работниот век. |
Табела 8 - Рамка за избор на трафостаница во шест чекори
| Изберете ЕВРОПСКИ ТИП ако… | Изберете АМЕРИКАНСКИ ТИП ако… |
|---|---|
| – Монтажата е во затворени, урбани или во близина на окупирани згради – Кодовите за безбедност од пожар забрануваат опрема наполнета со масло – Потребна е интеграција на паметна мрежа / SCADA – Наведена е висока заштитна дискриминација – Минималното одржување е приоритет – Локацијата е предмет на висока влажност или корозивна атмосфера – Надлежност на проектот IEC (Европа, Кина, Блискиот Исток, Африка) |
– Буџетот на проектот е ограничен – Брзото распоредување е критично -Апликацијата е индустриска, приградска или рурална на отворено – Толеранцијата на преоптоварување е важна – Едноставна работа од техничари од општа трговија –Користена е топологија на мрежна мрежа со јамка-напојување – Надлежност на проектот ANSI/IEEE (Америка, делови од Азија) |
Табела 9 - Водич за брз избор: европски наспроти американски тип
При издавање Барање за понуда (RFQ) до Lugao Power или кој било добавувач на трафостаница кутија, треба да се обезбедат или побараат следните технички податоци:
Lugao Power Co., Ltd.е специјализиран производител на енергетски трансформатори и трансформаторски трафостаници со кутии со седиште во Кина, фокусиран исклучиво на дизајнирање, инженерство и снабдување со електрична опрема за дистрибуција за домашниот и меѓународниот пазар. Единствениот фокус на производот на компанијата овозможува длабочина на технички способности и конзистентност на квалитетот на производството што генералистичките добавувачи на електрична опрема не можат да ги реплицираат.
Лугао работи и како OEM партнер за меѓународни електрични брендови и како директен снабдувач на големо на EPC изведувачи, комунални претпријатија и индустриски развивачи на глобално ниво. Фабричкото директно снабдување ги елиминира маржите на дистрибутерот и обезбедува постојан квалитет, директен инженерски пристап и доверливи перформанси за испорака за клиентите.

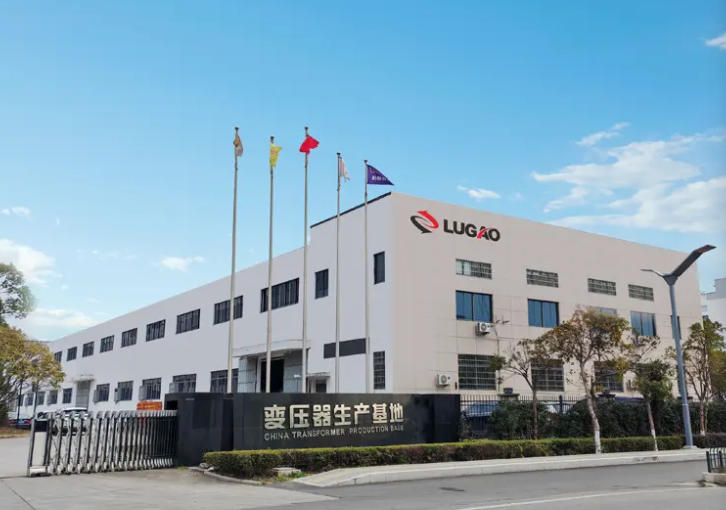

Слика 3 - Производствен погон Lugao Power Co., Ltd
| Производ | Достапни варијанти | Опсег на капацитет |
|---|---|---|
| Трафостаница European Type Box | VCB / SF₆ RMU / LBS + сув тип или трансформатор со масло | 100 kVA – 6.300 kVA |
| Американски Тип Бокс Трафостаница | Осигурувач+LBS, напојување со јамка, монтирање на подлога, трансформатор потопен во масло | 75 kVA – 3.750 kVA+ |
| Трансформатор за дистрибуција од сув тип | SCB серија, леана смола, F1 класа на оган | 30 kVA – 10.000 kVA |
| Трансформатор потопен во масло | Серија S11/S13/S15, ONAN/ONAF/OFAF | 30 kVA – 50.000 kVA |
| Прилагодени / OEM трафостаници | Целосна инженерска услуга, сопствени димензии и оценки | Според спецификацијата на проектот |
Табела 10 - Преглед на портфолиото на производи на Lugao Power
| Предност | Опис |
|---|---|
| Специјализиран фокус | Секој инженерски ресурс, постројка за тестирање и производствен процес во Лугао е посветен на производите на трансформатори и трафостаници. Без разредување на експертизата низ неповрзани производни линии. |
| Мулти-стандардна усогласеност | Производи сертифицирани според IEC, ANSI/IEEE, GB, CE и CCC - овозможуваат распоредување во речиси секоја јурисдикција на проектот ширум светот без повторно инженерство. |
| Прилагодено инженерство | Дизајнерскиот тим во куќата обезбедува целосна приспособување: нестандардни напони, невообичаени капацитети, специјални материјали за куќиште, дизајни за екстремна клима и интеграција на паметна мрежа. |
| Фабричко-директни цени | Елиминирањето на маржите на дистрибутерот обезбедува 15-25% структурна предност на трошоците наспроти еквивалентни производи купени преку дистрибутивните мрежи. |
| Докажана сигурност | Производи конструирани и потврдени за работа при континуирано целосно оптоварување, висока влажност, висока температура, сол-магла и пустинска прашина. |
| OEM партнерство | Целосна способност за OEM, вклучувајќи прилагодена табличка со име, документација и пакување за клиентите на меѓународниот бренд на кои им е потребно снабдување со бела ознака. |
Lugao Power извезува кутии трафостаници и енергетски трансформатори на проекти низ Азија-Пацифик, Блискиот Исток, Африка, Европа и Америка. Мултистандардното портфолио за усогласеност и искуството на компанијата со меѓународната логистика, царинската документација и барањата за одобрување на локални комунални услуги ја прават доверлив партнер за прекугранично снабдување со проекти.
Производствените и инженерските операции на Lugao Power се регулирани со Систем за управување со квалитет (QMS) усогласен со принципите на ISO 9001, кој го покрива целосниот животен циклус на производот од набавка на материјали преку испорака и поддршка по продажбата. QMS вклучува документирани контролни процедури за сите критични производни процеси, квалификација на добавувачи, инспекција во процесот, управување со неусогласеност и калибрирано одржување на опремата за тестирање.
Секоја трафостаница Лугао подлежи на сеопфатна рутинска програма за тестирање пред испораката, вклучувајќи:
| Тест | Стандардна / Критериуми за прифаќање |
|---|---|
| МВ диелектрик (издржи наизменична струја) | IEC 62271-1 / ANSI C37: Се применува на номинално ниво на изолација за 1 минута - без превртување |
| Издржување на фреквенција на енергија LV | IEC 61439-1: Применето по номинално ниво на изолација - без превртување |
| Рутински тестови на трансформаторот | IEC 60076-1: Отпорност на намотување, однос на напон, импеданса на краток спој, загуба без оптоварување, загуба на оптоварување |
| Отпорност на изолација | Според IEC 60076 / IEC 62271 — отпор измерен на 2.500 V DC; во споредба со фабричката основна линија |
| Функционален тест на заштитно реле | Сите заштитни функции тестирани против поставките за координација на релето; потврдено време на патување |
| Тест на функцијата за испреплетување | Сите механички и електрични брави се потврдени за да се спречат неправилни секвенци на префрлување |
| Визуелна и димензионална инспекција | Сите компоненти, етикети, ознаки на кабли и врски потврдени според одобрениот цртеж |
| Примерок за масло (единици потопени во масло) | IEC 60296: Диелектрична јачина, содржина на влага и киселост тестирани и сертифицирани |
Табела 11 - Рутинска програма за тестирање за трафостаници во Lugao Box
За значајни нарачки или по барање на клиентот, Lugao Power организира тест за прифаќање на фабриките (FAT) во својот објект. За време на FAT, инженерите на купувачот или назначениот агент за инспекција може да бидат сведоци на сите рутински електрични тестови, да ги прегледаат сертификатите за материјали и компоненти, да ја потврдат усогласеноста на димензиите, да ја проверат документацијата за квалитет и да ја потврдат точноста на табличката со име пред да ја одобрат пратката. Целосните извештаи од тестот FAT со податоци за тестирање, записи за калибрација и отпишување од инспекторот се обезбедени како дел од пакетот документација за испорака.
