Разводната опрема е столбот на секој модерен електроенергетски систем. Од терминалите на генераторот на електраната до последната дистрибутивна табла во комерцијална зграда, разводната опрема ги извршува основните функции на префрлување, заштита, изолација и мониторинг што овозможуваат безбедно и сигурно проток на струја. Без него, не би било возможно ниту контролирано работење ниту безбедно управување со дефекти на електричните мрежи.
Како што расте глобалната побарувачка за електрична енергија, електроенергетските мрежи стануваат покомплексни и интеграцијата на обновливите извори на енергија се забрзува, барањата поставени на разводната опрема брзо се развиваат. Повисоките оценки за отпорност на краток спој, попаметната координација на заштитата, интеграцијата на дигитален мониторинг и построгите стандарди за еколошки перформанси ги преобликуваат спецификациите што ги бараат комуналните услуги, индустриските оператори и развивачите на инфраструктура ширум светот.
Оваа бела хартија обезбедува темелно испитување на технологијата на разводни уреди низ класите на напон - од нисконапонски дистрибутивни разводни уреди до главни единици со прстен со среден напон и високонапонски метално затворени разводни уреди. Ги опфаќа инженерските принципи кои лежат во основата на секоја категорија на производи, клучните параметри за изведба и стандарди кои ги регулираат спецификацијата, примарните домени на апликацијата и структурираната методологија за набавка која ќе ги води одлуките за избор на технологија.
Lugao Power Co., Ltd. е водечки производител со седиште во Кина на целосниот опсег на напонски разводни уреди, нудејќи производи сертифицирани за стандардите IEC, ANSI и IEEE со OEM способност, силна инженерска поддршка прилагодено и големо глобално искуство за извоз. Овој документ, исто така, го претставува производното портфолио на Lugao Power, производствените способности и конкурентното позиционирање како доверлив партнер за снабдување за глобалните проекти за разводни уреди.
Глобалниот инсталиран капацитет за производство на електрична енергија надмина 9.000 GW во 2024 година и продолжува да расте со приближно 3% годишно. Секој вати од тој капацитет - без разлика дали е генериран од јаглен, гас, нуклеарно, хидро, соларно или ветер - мора да помине низ системи за разводни уреди повеќе пати на неговото патување од генератор до потрошувач. Сигурното, безбедно функционирање на оваа инфраструктура на разводни уреди не е само инженерско размислување; тоа е предуслов за функционирање на современото општество.
Пристапот до електрична енергија, доверливоста на мрежата и брзината на проширување на инфраструктурата се критични детерминанти на економската конкурентност. Прекините на струја предизвикани од дефекти на разводните уреди ги чинат индустриските економии милијарди долари годишно како изгубено производство и оштетена опрема. Спротивно на тоа, добро дизајнираните, правилно одржувани системи за разводни уреди овозможуваат мрежи со висока достапност кои се во основата на сè, од болнички операции до производство на полупроводници до услуги на центри за податоци.
Глобалниот пазар на разводни уреди беше проценет на приближно 127 милијарди американски долари во 2023 година и се предвидува да порасне со CAGR од 6,8-7,9% до 2030 година, достигнувајќи проценети 200-215 милијарди американски долари. Примарните двигатели на раст вклучуваат:
| Регионот | 2023 (USD B) | 2030 F (USD B) | CAGR | Примарен возач |
| Азија-Пацифик | 52,4 американски долари | 87,6 американски долари | 7,6% | Индустријализација |
| Европа | 28,1 американски долари | 44,8 американски долари | 6,9% | Надградба на мрежата, постепено исклучување на SF₆ |
| Северна Америка | 24,6 американски долари | 39,4 американски долари | 7,0% | Стареење инфра, RE изградба надвор |
| Блискиот Исток и Африка | 12,3 американски долари | 22,1 американски долари | 8,7% | Електрификација |
| Латинска Америка | 9,6 американски долари | 15,7 американски долари | 7,2% | Проширување на мрежата |
Табела 1 - Глобален пазар на разводни уреди по регион, 2023–2030 година (индикативно)
терминот "разводна опрема" се однесува колективно на комбинацијата на прекинувачи за електрично исклучување, осигурувачи, прекинувачи и придружна опрема за контрола, заштита, мерење и следење составена како координиран, интегриран систем. Разводната опрема ја контролира, заштитува и изолира електричната опрема во електроенергетските системи.
Склопот на разводни уреди може да се движи во физички размери од една нисконапонска дистрибутивна табла која зафаќа неколку стотини милиметри ѕиден простор, до високонапонска трафостаница изолирана со гас, која опфаќа илјадници квадратни метри. И покрај овој опсег на размер, сите разводни уреди го извршуваат истиот сет на основни функции.
| Функција | Опис и важност |
| Префрлување | Изработка и кршење на електрични кола при нормални работни услови. Овозможува планирани реконфигурации на мрежата, пренос на оптоварување и изолација на опремата за одржување. |
| Заштита | Откривање на абнормални услови (прекумерни струи, кратки споеви, дефекти на заземјување, екскурзии на напон) и иницирање брз прекин на колото за да се ограничи оштетувањето на опремата и да се спречат каскадни дефекти. |
| Изолација | Создавање докажан, видлив, безбеден електричен прекин во колото, овозможувајќи му на персоналот да работи на опрема што не е напојувана без ризик од ненамерно повторно напојување. |
| Мерење и мерење | Мерење на напон, струја, моќност, енергија, фактор на моќност и хармоници за наплата, мониторинг, управување со оптоварување и проценка на квалитетот на енергијата. |
| Мониторинг и контрола | Обезбедување локална и далечинска видливост на статусот на колото, условите за аларм и здравјето на опремата; овозможување операции на далечинско префрлување преку SCADA или системи за автоматизација на трафостаница. |
Табела 2 - Петте основни функции на прекинувачот
Најкритичната и технички најсложените функција на разводната опрема е прекин на струјата на дефект. Кога ќе се појави краток спој во електроенергетскиот систем, струите на дефектот може да достигнат вредности 10-50 пати повеќе од нормалната работна струја во рок од милисекунди. Ако не се прекинат брзо, овие струи на дефекти ќе предизвикаат катастрофални термички и механички оштетувања на каблите, трансформаторите и другата опрема.
Прекинувачот - главниот уред за прекинување во склопот на разводната опрема - мора да изврши три дејства во брза низа: да го открие дефектот (преку придружните заштитни релеи), да ги оддели електричните контакти и да го изгаси лакот што се формира помеѓу контактите за одвојување. Механизмот за гаснење на лакот е клучен диференцијатор помеѓу различните технологии на прекинувачите и е детално разгледан во Поглавје 7.
Најфундаменталната класификација на разводната опрема е според нивото на напон на кое работи. Нивото на напон ги одредува потребните празнини за изолација, нивоата на енергија на лакот, димензиите на опремата и важечките стандарди. Индустриската стандардна класификација на напон е:
| Класа на напон | Опсег на напон | Типични апликации | Примарни стандарди |
| Низок напон (НН) | До 1.000 V AC | Дистрибуција на згради, контрола на мотори, индустриски панели | IEC 61439, IEC 60947, UL 508A |
| Среден напон (MV) | 1 kV – 52 kV | Примарна дистрибуција, индустриско снабдување, проекти за ОВ | IEC 62271-100 / -200 / -202 |
| Висок напон (ВН) | 52 kV – 800 kV | Преносни трафостаници, мрежни интерконекции | IEC 62271-100 / -203, IEEE C37 |
| Ултра-висок напон (UHV) | Над 800 kV | Столб за пренос на HVDC/HVAC на долги растојанија | IEC 62271 (специјален) |
Табела 3 - Класификација на прекинувачките уреди по напонско ниво
Забелешка:Дефинициите за „среден напон“ и „висок напон“ се разликуваат помеѓу стандардните тела и регионалните конвенции. Во терминологијата на IEC, ВН ги опфаќа сите напони над 1 kV, со понатамошна разлика помеѓу „висок напон“ (1–52 kV, понекогаш наречен MV од практичарите) и „екстра-висок напон“ (EHV) над 52 kV. Оваа бела хартија ја користи конвенцијата за практичар: LV ≤1 kV; СН = 1–52 kV; ВН = 52–800 kV.
Надвор од нивото на напон, разводната опрема е исто така класифицирана по неколку други важни димензии:
| Димензија | Категории |
| Медиум за изолација | Воздушно изолиран (AIS), гасно изолиран SF₆ (GIS), вакуум, масло (наследен), Цврст диелектрик |
| Тип на куќиште | Затворен со метал, обложен со метал, тип на кабини, отворен тип (надворешен) |
| Медиум што прекинува | Експлозија на воздух, масло, вакуум, SF₆, CO2 / чист воздух (се појавува) |
| Внатрешна / Надворешна | Внатрешна разводна опрема (контролирана средина); Надворешна разводна опрема (конструкција отпорна на атмосферски влијанија) |
| Поправен / Може да се повлече | Фиксни монтирани прекинувачи (пониска цена, помала флексибилност) наспроти прекинувачи што се повлекуваат/извлекуваат (полесно одржување, топла замена) |
Табела 4 - Дополнителни димензии на класификација на прекинувачот
Нисконапонската разводна опрема работи на системски напон до 1.000 V AC (или 1.500 V DC), покривајќи ја последната фаза на дистрибуција на енергија до крајните корисници. Разводните уреди за LV се најбројни според бројот на единици од која било категорија на разводни уреди - буквално милијарди единици се инсталирани ширум светот во станбени, комерцијални и индустриски згради, центри за податоци, болници и производствени капацитети. И покрај пониското ниво на напон, НН разводната опрема не е едноставна; модерните НН системи мора да управуваат со големи струи на дефекти, сложени хармонични средини, високи густини на поврзани оптоварувања и сè пософистицирани барања за квалитет на енергија и управување со енергијата.
Склопот на нисконапонска разводна и контролна опрема (LVSCA), дефиниран со IEC 61439, обично ги вклучува следните функционални компоненти:

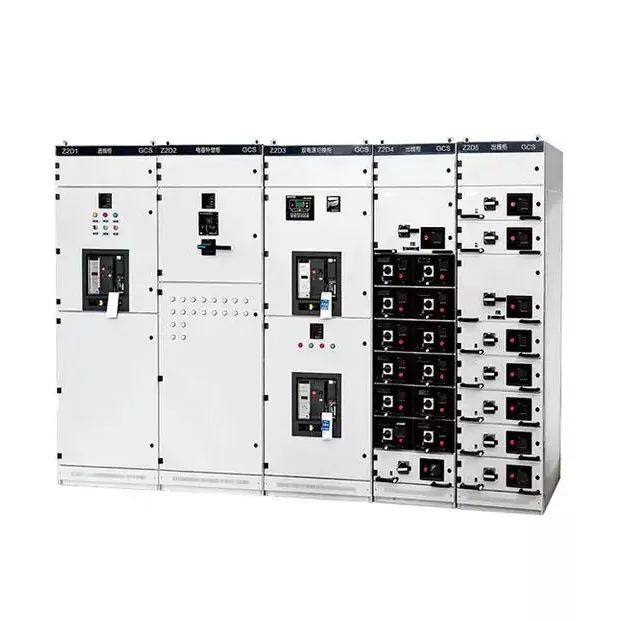

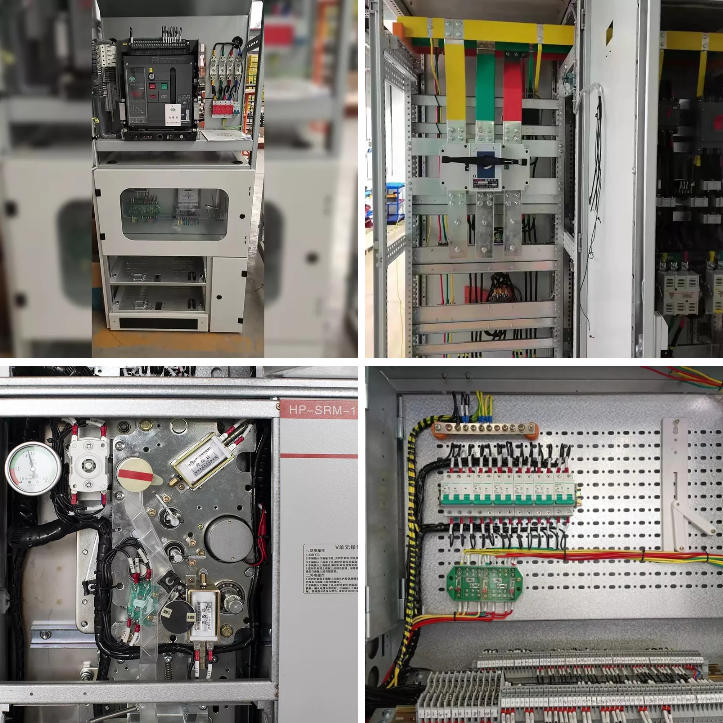

Слика 1 - Нисконапонска главна дистрибутивна прекинувачка опрема
IEC 61439 дефинира неколку типови на склопови на нисконапонски разводни и контролни уреди (LVSCA) врз основа на нивната конструкција и функционални карактеристики:
| Параметар | Опис и типични вредности |
| Номинален напон (Ue) | Работниот напон на склопот. Заеднички вредности: 230/400 V, 400/690 V, 1.000 V. |
| Оценета струја (во) | Максимална континуирана струја што може да ја носи склопот без надминување на температурните ограничувања. Опсег: 63 А до 6.300 А. |
| Издржување на краток спој (Icw) | Врв и кратко време издржат струја. Типични вредности: 25 kA, 50 kA, 80 kA (1 s или 3 s). |
| Капацитет за пробивање (Icu / Ics) | Крајниот (Icu) и сервисниот (Ics) капацитет за прекинување на краток спој на прекинувачите. Мора да ја надмине максималната потенцијална струја на дефект на местото на инсталација. |
| Степен на заштита (IP) | IP3X минимум за внатрешна индустрија; IP54 или IP65 за надворешни или сурови средини според IEC 60529. |
| Форма на внатрешно раздвојување | IEC 61439 Формуларите 1–4б го дефинираат одвојувањето помеѓу функционалните единици и собирниците. Повисоките форми ја подобруваат безбедноста и задржувањето на дефектите. |
Табела 5 - Технички параметри на прекинувачот за НН
Среднонапонските разводни уреди работат во опсег од 1 kV до 52 kV и го претставуваат примарното ниво на префрлување и заштита за мрежите за дистрибуција на електрична енергија. Се наоѓа на секундарните терминали на преносните трафостаници на рефус, во примарните дистрибутивни трафостаници, во големите индустриски капацитети, на приклучното место на постројките за обновлива енергија и во трансформаторските трафостаници од тип на кутии. СН ја одредува брзината на отстранување на дефекти, селективноста на заштитата и оперативната флексибилност на дистрибутивната мрежа.
Сегментот СН е подложен на најзначајната технолошка трансформација од која било категорија на разводни уреди, поттикната од постепеното исфрлање на гасот SF₆, интеграцијата на дигиталната заштита и мониторинг и барањата на архитектурите на паметната мрежа.
| Тип на конструкција | Карактеристики и апликации |
| Метално оградена преклопна опрема | Сите делови под напон се затворени во заземјено метално куќиште, со посебни прегради за собирници, преклопни уреди и кабли. Стандард за модерни внатрешни инсталации за СН (IEC 62271-200). |
| Преклопна опрема обложена со метал | Под-категорија со целосни метални бариери помеѓу сите делови и прегради под напон. Највисоко ниво на внатрешна контрола на дефектот (IEC 62271-200 LSC2B). |
| Преклопник од типот на кабини | Панели со кабини кои не се отпорни на лакови, собрани во состави. Поекономичен, но со помали перформанси на дефект на лакот. |
| Преклопник изолиран со гас (GIS) | Сите живи делови затворени во запечатени куќишта наполнети со SF6 или алтернативни гасови. Високо компактен, погоден за инсталации со ограничен простор. |
| Преклопна опрема изолирана со воздух (AIS) | Користи воздушна изолација во метални куќишта или отворени структури. Поголем отпечаток, но поедноставен и исплатлив. |
Ring Main Unit (RMU) е компактен, фабрички запечатен склоп на централно-централно разводни уреди дизајнирани за дистрибутивни мрежи со прстенест напојување - стандардна топологија за урбани и приградски кабелски системи за СН. RMU вообичаено обезбедува две позиции на прекинувачот на прстенестиот внесувач плус една или повеќе позиции на доводникот на трансформаторот со заштитни уреди.
Слика 2 — Главна единица на прстенот (RMU): Компактен прекинувач за МВ за дистрибутивни мрежи
RMU се достапни во две примарни варијанти на изолација:
| Технологија | Принцип на работа | Клучни предности | Ограничувања |
| Вакуум CB | Лак изгаснат во шише со прекинувач со висок вакуум | Долг животен век (> 10.000 операции), без гас, компактен, слабо одржување | Ограничено на ≤52 kV |
| SF₆ CB | Протокот на гас го гаси лакот во комората под притисок | Висок капацитет за прекинување, одлична изолација, компактен | Висок GWP (~ 23.500), грижи за животната средина, потребен е мониторинг на гасот |
| Air-Blast CB | Воздухот под висок притисок го гаси лакот | Без опасен гас, погоден за надворешна употреба | Големи димензии, високо одржување, во голема мера застарени |
Табела 6 - Споредба на технологијата на прекинувачите на струјното коло СН
| Параметар | Типичен опсег / вредности |
| Номинален напон | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Номинална нормална струја | 630 A, 1,250 A, 1,600 A, 2,000 A, 2,500 A, 3,150 A, 4,000 A |
| Струја на прекин на краток спој | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Кратко време издржи | Обично 1 сек или 3 сек при номинална струја на куса врска |
| Отпорност на импулси на молња (LIWV) | 60 kV (класа 7,2 kV) до 250 kV (класа 52 kV), по IEC 62271-1 |
| Работен механизам | Мотор со пролетно полнење (стандарден); рачни или соленоидни опции |
| Применлив стандард | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Табела 7 - Технички спецификации на прекинувачот за СН
Високонапонската разводна опрема работи на системски напон над 52 kV, со најчесто користени напони од 72,5 kV, 145 kV, 245 kV, 420 kV и 550 kV. Оваа опрема ја формира критичната преклопна и заштитна инфраструктура на мрежата за пренос на големо - највисоко енергетско ниво на електроенергетскиот систем, одговорен за транспорт на големи количини електрична енергија на долги растојанија помеѓу центрите за производство и регионалните центри за оптоварување.
Последиците од дефект на HV разводната опрема се сериозни: еден неисправен прекинувач на главната трафостаница од 220 kV може да исклучи стотици мегавати од производство или оптоварување. Оштетувањето на опремата од струи на дефект на нивоата на ВН може да биде катастрофално и скапо. Овој контекст ги објаснува исклучително тешките перформанси и барањата за ригорозни тестирања што мора да ги задоволат HV разводните уреди.
Во технологијата AIS, компонентите на разводни уреди за ВН - прекинувачи, прекинувачи, заземјувачи, трансформатори на инструменти - се инсталираат во структури на отворено со воздух што обезбедува изолација помеѓу деловите под напон и земјата. AIS трафостаниците се стандард за префрлување на ниво на пренос со децении и остануваат вообичаени на глобално ниво поради едноставноста, пониската цена и леснотијата на одржување и проверка.
Трафостаниците AIS бараат значителна копнена површина за одржување на безбедносните дозволи. За типична 220 kV AIS трафостаница може да бидат потребни 1-3 хектари, со неколку метри растојание помеѓу фазите и до земјата.
Во ГИС технологијата, сите компоненти во живо се сместени во запечатени цилиндрични алуминиумски куќишта исполнети со SF6 гас. Супериорните диелектрични својства на SF6 овозможуваат драстично да се намалат празнините од фаза до земја и фаза до фаза, намалувајќи го отпечатокот на трафостаницата на 10-15% од еквивалентната површина на AIS.
ГИС се претпочита во средини со ограничен простор, како што се урбани подземни трафостаници, офшор платформи, локации на голема надморска височина и силно загадени индустриски области.
Слика 3 — Преводна трафостаница со високонапонска гасна изолација (GIS)
Хибридната разводна опрема интегрира повеќе основни функции (прекинувач, прекинувач, заземјувач, струен трансформатор) во еден компактен модул исполнет со SF₆. Ова нуди средно намалување на отпечатокот помеѓу AIS и GIS, по цена помеѓу двете. HGIS се повеќе се користи во браунфилд екстензии и дополнувања на капацитети каде што целосниот ГИС е трошковен.
Автоматскиот прекинувач од типот на пуфер или самоексплозијата SF6 е доминантна HV технологија. Подобрувањата во геометријата на контактот и контролата на лакот ја намалуваат работната енергија, овозможувајќи сигурни механизми што се активираат со пружина наместо големи хидраулични/пневматски актуатори. Фазните SF6 алтернативи за HV (мешавини CO2/O2, вакуумски прекинувачи) сè уште се под истражување, со ограничено комерцијално распоредување од 2026 година.
| Параметар | Спецификација на разводна опрема Lugao HV |
| Опсег на напон | 3.600 V – 40.500 V (во согласност со дефинициите на класата на напон IEC 62271-1) |
| Номинална нормална струја | До 4.000 А |
| Издржување на краток спој | До 50 kA (1 секунда краткотрајно издржување) |
| Тип на куќиште | Целосно изолиран метален кабинет; внатрешни и надворешни конфигурации |
| Медиум за изолација | Воздушно изолирано (AIS) / Солидно изолирано; Достапни се конфигурации SF₆ |
| Усогласеност со стандардите | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 серија |
| Сертификати | CE, ISO, CCC; Тип-тестиран од трета страна |
Табела 8 - Технички спецификации на прекинувачот на Lugao Power HV
Кога контактите на прекинувачот се раздвојуваат под оптоварување или струја на дефект, електричната енергија одржува плазма лак помеѓу контактите. Температурите достигнуваат 5.000-20.000 К, носејќи целосна струја на дефект додека не се изгасне. Способноста за гаснење на лакот на прекинувачот - брзина на прекин при природна струја нула - ја одредува максималната струја на прекин на дефект (капацитет на прекин) и пропуштање на енергијата.
Медиумите за прекинување, геометријата на контактот и дизајнот на механизмот за работа ги дефинираат перформансите на прекинувачот и барањата за одржување.
| Средно | Опсег на напон | Прекршување на перформансите | Влијание врз животната средина | Одржување | Тренд |
| Вакуум | НН – 52 kV | Одлично | Никој | Многу ниско | Растечки |
| SF₆ гас | МВ – ВН | Одлично | 23.500 GWP ⚠ | Ниско (запечатено) | Регулирано ↓ |
| Воздух (ACB) | LV | Добро | Никој | Умерено | Стабилна |
| Масло (рефус) | МВ (наследство) | Добро | Ризик од пожар | Високо | Наследство ↓ |
| СО2 Мешавина | MV–HV (dev) | Се појавуваат | GWP ~ 1 | ТБД | Фаза на истражување и развој |
Табела 9 - Споредба на медиуми за гаснење на лак низ категории на прекинувачки уреди
Регулативата на ЕУ за ф-гас (ЕУ 2024/573) постепено го укинува SF₆ за нови инсталации на СН од 2030 година. Другите региони усвојуваат слични правила. Одговорите на индустријата вклучуваат:
⚠ ЗАБЕЛЕШКА ЗА НАБАВКА
За проекти со век на траење од 20–30 години, специфицирањето на технологијата без SF₆ ги избегнува трошоците за рана замена. Вакуумската и цврсто изолираната MV разводна опрема на Lugao Power обезбедува усогласени алтернативи кои се доказ за иднината. Вклучете го инженерството на Лугао за оптимални решенија без SF₆.
| Параметар | Дефиниција и важност |
| Номинален напон (Ur) | Највисокиот системски напон со кој разводната опрема може да работи континуирано. Мора да го надмине максималниот работен напон при инсталацијата. |
| Номинална струја на прекин на краток спој (ISC) | Максимална струја на дефект што прекинувачот може сигурно да го прекине. Мора да ја надмине потенцијалната струја на дефект на системот. |
| Оценет краткотрајно издржување (Icw) | Разводната опрема со максимална струја може да носи одредено време (1 сек или 3 с) без структурно оштетување. |
| Номинална нормална струја (Ir) | Максимална континуирана струја на оптоварување во термички граници, со маргина за раст на оптоварувањето. |
| Нивоа на изолација (LIWV / SIWV) | Издржување на молњски импулси и напони за издржување на импулси со префрлување. Мора да се координира со заштита од пренапони. |
| Класификација на внатрешен лак (IAC) | Категориите на IEC 62271-200 (A, B, AB) дефинираат безбедно задржување на дефекти на внатрешниот лак. |
| Губење на континуитет на услугата (LSC) | Категориите на IEC 62271-200 LSC1/LSC2/LSC2B дефинираат дали соседните полиња остануваат под напон за време на одржувањето. |
Табела 10 - Критични технички параметри на прекинувачот
| Стандарден | Тело | Опсег |
| IEC 62271-1 | IEC | Заеднички спецификации за HV разводна и контролна опрема - сите класи на напон. |
| IEC 62271-100 | IEC | Автоматски прекинувачи за наизменична струја — примарен стандард за CB на MV/HV. |
| IEC 62271-200 | IEC | Разводна опрема со наизменична струја затворена со метал за склопови од 1 kV–52 kV — MV. |
| IEC 62271-203 | IEC | Метално затворена разводна опрема (GIS) изолирана со гас за >52 kV — преносен GIS. |
| IEC 61439-1 / -2 | IEC | Склопови на разводни уреди за LV — верификација на дизајнот и рутинско тестирање. |
| Серија ANSI/IEEE C37 | IEEE | Ги покрива прекинувачите за наизменична струја (C37.04/06/09), прекинувачите на СН (C37.20), тестирање. |
| GB/T 3906 | САЦ | Кинески стандард за 3,6–40,5 kV метално затворена разводна опрема. Еквивалентно на IEC 62271-200. |
| Серија IEC 60947 | IEC | НН разводни и контролни уреди — стандарди за уреди за прекинувачи, раставувачи, контактори. |
Табела 11 - Клучни меѓународни стандарди за разводни уреди
| Чекор | Активност | Клучни прашања и испораки |
| 1 | Системска анализа | Спроведете/прегледајте ја анализата на краток спој. Определете ја максималната потенцијална струја на дефект на секоја локација. |
| 2 | Дефиниција на оптоварување и напон | Дефинирајте номинална нормална струја, системски напон, регулација на напон, OLTC барања доколку е применливо. |
| 3 | Избор на технологија | Изберете класа на напон (LV/MV/HV), медиум за прекинување (вакуум/SF₆/воздух), тип на куќиште (AIS/GIS/метално затворено), внатрешна/надворешна конфигурација. |
| 4 | Дефиниција на стандарди | Идентификувајте ги применливите стандарди, наведете ги потребните сертификати (IEC, ANSI, CE, CCC, DNV, итн.) во RFQ. |
| 5 | Координација за заштита | Дефинирајте ги функциите на релето, координација на време-струја, протокол за комуникација (IEC 61850, Modbus, DNP3), барања за IAC/LSC. |
| 6 | Услови на локацијата | Дефинирајте температура, надморска височина, влажност, загадување, сеизмичка зона, внатрешна/надворешна инсталација. Одредете ги спецификациите за намалување и заградување. |
| 7 | RFQ и евалуација | Издадете техничка спецификација. Оценете ги понудите: усогласеност, тестови за тип, испорака, поддршка, TCO. |
Табела 12 - Спецификација и процес на набавка на прекинувач во седум чекори
| Изберете вакуумски/цврсто изолирана МВ прекинувач кога… | Изберете SF₆ GIS кога… |
| SF₆ забрането или регулирано; идни-доказ, низок еколошки ризик; СН ≤ 40,5 kV; ниско одржување; претпочитање во затворен простор | Областа на локацијата е сериозно ограничена; напон >40,5 kV; високо загадена надворешна средина; продолжен интервал на одржување; херметички затворена изведба |
Табела 13 — Водич за избор на технологија: Вакуум/SI наспроти SF₆ ГИС
💡 КЛУЧЕН УВИД
Анализа на TCO: Во текот на 20-годишниот работен век, вкупните трошоци за одржување и крајот на работниот век на расклопните уреди SF₆ MV ги надминуваат алтернативите со вакуум/цврста изолација за 15–25% (вклучувајќи го и враќањето на SF6). Силно се препорачува квантифицирање на ова пред посветеноста.
Lugao Power Co., Ltd.е водечки кинески специјализиран производител на електрични разводни уреди, енергетски трансформатори и трансформаторски трафостаници од типот кутија. Со посветен фокус на опремата за дистрибуција на електрична енергија, Лугао разви длабока инженерска експертиза низ целиот опсег на напони - од нисконапонски дистрибутивни разводни уреди до високонапонски метални затворени кабинети - кои опслужуваат комунални претпријатија, EPC изведувачи, индустриски оператори и развивачи на проекти за обновлива енергија низ глобалните пазари.
Директното снабдување во фабриката комбинирано со силна OEM способност, усогласеност со повеќе стандарди и тим за техничка поддршка со голема реакција го прават Лугао претпочитан партнер за снабдување за меѓународни проекти кои бараат квалитет, усогласеност и конкурентни цени.

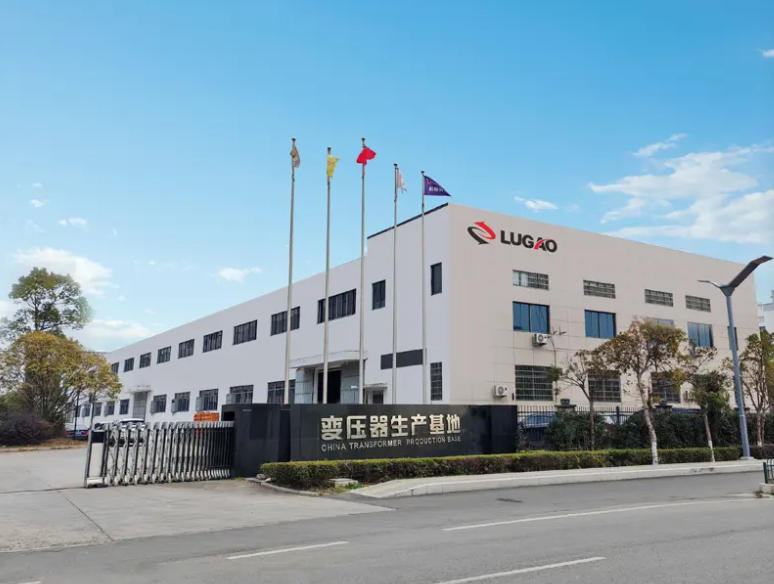

Слика 4 - Производствен погон Lugao Power Co., Ltd

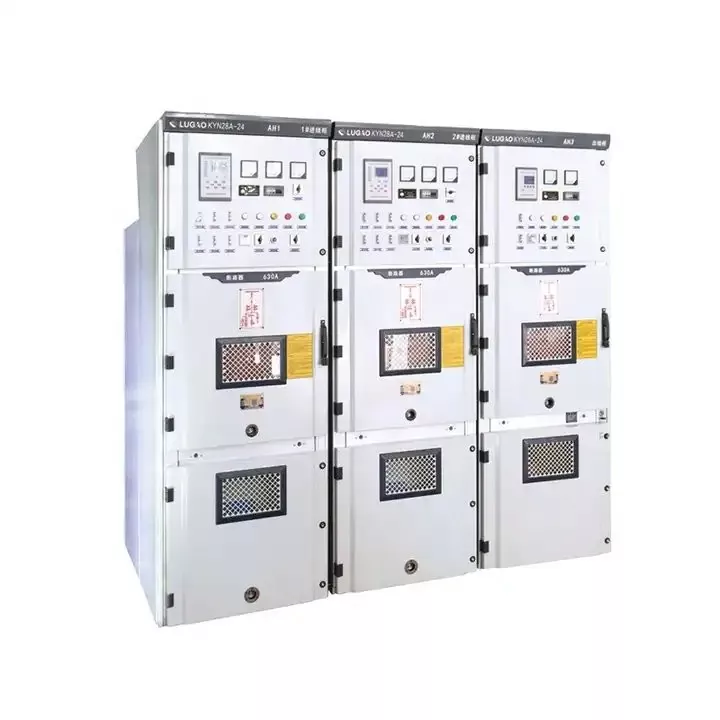

| Производ | Опсег на напон / струја | Стандарди | Сертификати |
| Главна дистрибутивна табла LV (MDB) | До 1.000 V / до 6.300 А | IEC 61439-1/-2, GB | CE, ISO, CCC |
| Контролен центар на мотор на НН (MCC) | До 1.000 V / до 4.000 А | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV Метално затворен прекинувач | 3,6 kV – 40,5 kV / до 4.000 А | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, Тип-тестиран |
| Главна единица на прстенот (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, Тип-тестиран |
| Целосно изолиран метален кабинет | 12 kV – 40,5 kV / до 4.000 А | IEC 62271-200 | CE, ISO, тип-тестиран |
| Преклопник за HV | 3.600 V – 40.500 V / до 4.000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, Тип-тестиран |
| Прилагодено / OEM прекинувач | Според спецификацијата на клиентот | IEC / ANSI / GB / BS (по проект) | По барање на проектот |
Табела 14 - Портфолио на производи на разводни уреди на Lugao Power
Производствените и инженерските операции на Lugao Power се сертифицирани според ISO 9001, со систем за управување со квалитет (QMS) кој ги покрива сите фази на реализација на производот - од проверка на дојдовниот материјал до контрола на производниот процес, тестирање на готовиот производ и поддршка по испораката. QMS вклучува контролирани процедури за преглед на дизајнот, квалификација на добавувачот, калибрирано управување со опрема за тестирање, обработка на неусогласеност и корективни активности.
Тестирањето на типот - спроведено на прототип-единици во акредитирани лаборатории за тестирање на висок напон од трети страни - потврдува дека дизајнот ги исполнува сите специфицирани барања за изведба. Стандардните производни линии на Лугао се тестираат според типот во согласност со важечките IEC и GB стандарди. Извештаите од типот на тестови од признати лаборатории (вклучувајќи ги KEMA, TÜV Rheinland, SGS, CPRI и CEPRI) се достапни за преглед како дел од пакетот документација за претквалификација.
Тестовите на типот за СН разводни уреди (IEC 62271-200) вклучуваат:
| Рутински тест | Стандардна / Критериуми за прифаќање |
| Издржување на фреквенција на енергија | Применет напон на номинално ниво на изолација за 1 минута - без превртување или нарушувачко празнење |
| Отпорност на изолација | Мегер тест на 2,5 kV или 5 kV DC; резултат во споредба со основната линија и минималниот праг на прифаќање |
| Тест за механичко работење | Работните механизми на прекинувачот и раставувачот циклиран; работни времиња и измерени патувања |
| Потврда за испреплетување | Сите заклучоци за безбедност (механички и електрични) потврдени за да се спречат неправилни секвенци на префрлување |
| Функционален тест на заштитно реле | Сите конфигурирани заштитни функции тестирани против поставките на релето; времињата на патување потврдени според спецификацијата |
| Проверка на жици и контролни кола | Сите контролни и секундарни жици, поларитет и изолација се потврдени според одобрените цртежи |
| Визуелна и димензионална инспекција | Сите компоненти, етикетите, ознаките на собирниците и врските потврдени според одобрените производствени цртежи |
Табела 15 — Рутинска програма за тестирање на напојувањето во Лугао за прекинувач
ПОВРЗУВАЊЕ ЗА КВАЛИТЕТ
Секоја пратка на разводни уреди на Lugao Power е придружена со комплетен пакет на техничка документација: рутински тест извештај со сите измерени вредности и критериуми за прифаќање, референци за сертификат за тестирање на типот, сертификати за материјали, записи за калибрација за опрема за тестирање, записи за димензионална инспекција и цртежи како што се направени. На барање може да се договорат инспекција од трета страна и очевидци FAT.
