Преглед
Транфазен трансформатор нафта со нафта е неопходна и важна опрема во системот за пренос и дистрибуција на енергија. Ја претвора електричната енергија од едно ниво на напон во друго, додека ја одржува фреквенцијата непроменета. Овој вид на трансформатор се користи во средни и високо напонски системи на напојување заради неговата висока ефикасност, сигурност и економија. Во структурата на модерната дистрибутивна мрежа, трифазниот трансформатор нафта со нафта ќе игра сè поголема важна улога. Со брзиот развој на општеството, трифазниот трансформатор зачудувачки нафта ќе продолжи да се надоградува.
Основна структура и принцип на работа
Состав на основна структура

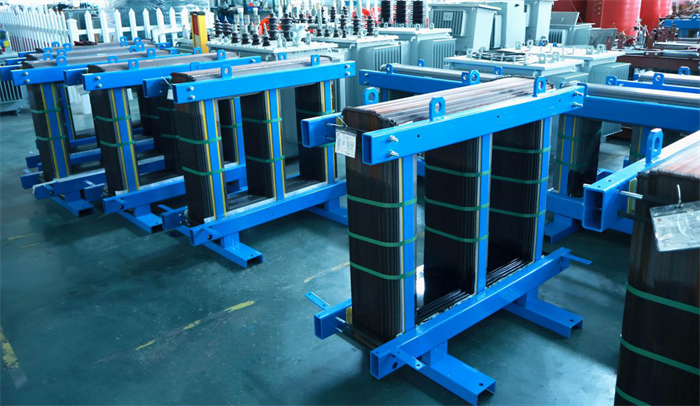

Ironелезно јадро: Изработено е од силиконски челични листови со голема пропустливост, наредени за да формираат систем на магнетно коло и да ја намалат загубата на струјата на Еди
Ликвидација: Вклучува ликвидација со високо-напон и ликвидација со низок напон, обично рани со проводници на бакар или алуминиум
Изолационо масло: Како изолационен и ладење медиум, обично се користи минерално масло или синтетичко естерско масло
Резервоар за масло: Запечатен сад што го држи телото на трансформаторот и маслото за изолација
Уред за дисипација на топлина: вклучително и мијалник за топлина, топлинска цевка или вентилатор за ладење
Заштитен уред: Мерач на ниво на масло, вентил за олеснување на притисокот, реле за гас, итн.
Работен принцип
Трифазни трансформаторски дела што се зголемуваат со нафта, врз основа на принципот на електромагнетна индукција. Кога примарното ликвидација е поврзано со извор на енергија на наизменична струја, во железото јадро се создава наизменичен магнетски флукс, што предизвикува електромотива сила во секундарното ликвидација. Со промена на односот на вртење на примарните и секундарните намотки, напонот може да се зголеми или намали.
Главни технички карактеристики
Висока ефикасност: Ефикасноста на современите трифазни трансформатори нафта на нафта обично може да достигне повеќе од 98%
Добра изведба на дисипација на топлина: Изолационото масло не само што обезбедува изолација, туку и ефикасно ја дисипира топлината преку природна конвекција или присилна циркулација
Висока јачина на изолација: Системот за изолација на маслото-хартија може да издржи стрес со висок напон
Капацитет за преоптоварување: Има одреден капацитет за краткорочно преоптоварување
Долг живот: Дизајнерскиот живот е обично 25-30 години, и може да биде подолг со соодветно одржување
Класификација и примена
Класификација со употреба
Трансформатор за напојување: Се користи во системите за пренос и дистрибуција на електрична енергија, со капацитет кој се движи од стотици kVA до стотици MVA
Трансформатор за дистрибуција: Се користи за дистрибуција на моќност на терминалот, обично не надминува 2500kVA
Специјален трансформатор: како што се трансформаторот на електрична печка, трансформаторот за исправувач, итн.
Класификација со метод на ладење
Само-ладење на нафта и нафта (Онан): потпирајќи се на природна конвекција на нафта и природна конвекција на воздухот
Волшебно ладење на нафта (ONAF): Додавање на вентилатори за принудување на ладење на воздухот
Циркулација на присилно масло, ладење на воздухот (OFAF): Пумпа за масло ја присилува циркулацијата на маслото и ладењето на вентилаторот
Присилно ладење на вода за циркулација на масло (OFWF): Пумпа за масло присилна циркулација на маслото плус ладилник за вода
Одржување и дијагностицирање на дефекти
Општи предмети за одржување
Откривање на квалитетот на маслото: Редовно тестирање на напон за распаѓање на маслото, содржина на влага, вредност на киселина и растворен гас
Тест за изолација на ликвидација: Мерење на отпорност на ликвидација и отпорност на изолација
Механички инспекција: Проверете ги сврзувачките елементи, механизмот за работа со менувачот на чешма, итн.
Одржување на системот за ладење: Чист радијатор, проверете ја пумпата за вентилатор и масло
Вообичаени грешки и третмани
Стареење на изолација: Предвидено со растворена анализа на гас (DGA) во нафта
Деформација на ликвидација: Откривање со анализа на реакција на фреквенција
Истекување на нафта: Навремено поправка и надополнување на нафта
Неуспех на менувачот на допрете: Редовно одржување и замена на истрошени делови
Тренд на развој
Еколошко масло за изолација на животната средина: Биоразградливо естер масло го заменува минералното масло
Интелигентен: Интегриран систем за набудување преку Интернет за да се постигне одржување на состојбата
Нова примена на материјал: Аморфното јадро на легура ја намалува загубата на оптоварување
Компактен дизајн: Намалете го волуменот и зголемете ја густината на моќноста
Заклучок
Во иднина, трансформаторите со поголема ефикасност, подолг живот и помала загуба ќе помогнат во изградбата на посигурна и зелена електрична мрежа и да се обезбеди цврста поддршка за глобална трансформација на енергија. Лугао ќе продолжи да го оптимизира дизајнот и да го подобри квалитетот на производот во согласност со трендот на развој за да ги задоволи различните потреби на клиентите ширум светот и е посветен на обезбедување на клиенти висококвалитетни решенија за дистрибуција на електрична енергија од Лугао.
