Кога планираме проект за дистрибуција на електрична енергија, едно од најчестите и критични прашања што ги слушаме од инженерите и менаџерите на објектите е ова: Кои се барањата за простор и отпечаток заАмерican Type трафостаница? Добивањето на ова правилно влијае на сè, од распоредот и трошоците на локацијата до долгорочната оперативна ефикасност. НаЛУГАО, разбираме дека прецизното планирање на просторот е од фундаментално значење за успешна инсталација и ние сме специјализирани за дизајнирање компактни решенија со високи перформанси кои се однесуваат токму на оваа грижа.
Колку простор и е потребен на типична американска единица за трафостаница
Потребниот отпечаток не е одговор кој одговара на сите. Тоа во голема мера зависи од класата на напон, рејтингот на трансформаторот и конфигурацијата на разводната опрема. СтандардАмерикански тип трафостаницавообичаено интегрира примарен дел за разводни уреди, трансформатор и секундарна дистрибутивна опрема во една, координирана постава. За заедничка 15kV класа, единица од 1500kVA, можеби гледате на распоред сличен на овој:
Типична должина:18 до 22 стапки
Типична ширина:8 до 10 стапки (потребно е соодветно растојание за пристап за одржување)
Типична висина:8 до 9 стапки
Од суштинско значење, мора да додадете значителни зони за ослободување околу единицата за безбедност, вентилација и пристап до одржување, што може ефективно да ја удвои потребната површина на локацијата.
Кои клучни фактори влијаат на целокупниот распоред и чистота
Неколку основни компоненти го диктираат конечниот отпечаток. Еве преглед на примарните размислувања:

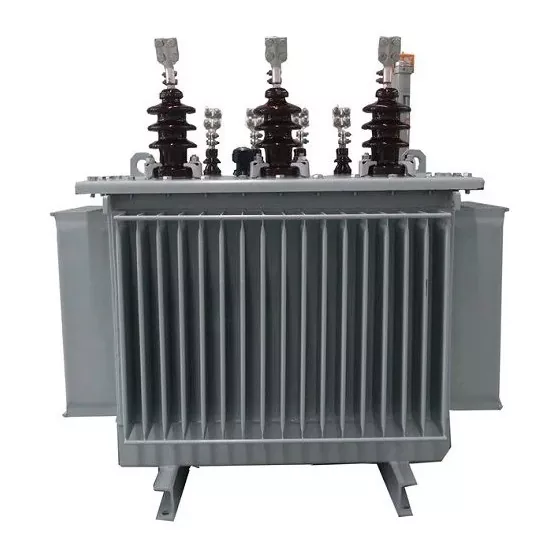

Димензии на трансформаторот:Енергетскиот трансформатор често е најголемата компонента. Неговиот рејтинг (kVA) и импеданса директно влијаат на неговата физичка големина и потребните празнини за ладење.
Конфигурација на прекинувачот:Видот и бројот на кола за фидер во примарните и секундарните делови на разводната опрема ја продолжуваат вкупната должина.
Код и безбедносни дозволи:Националниот електричен кодекс (NEC) и локалните регулативи наложуваат специфични работни места пред електричната опрема, често минимум 3 до 4 стапки. Соодветниот простор за вентилација околу трансформаторот исто така не може да се преговара.
Можеме ли да видиме компаративна анализа на отпечаток за различни оценки
Апсолутно. Споредувањето на различни конфигурации помага да се визуелизира влијанието на клучните спецификации. Тимот воЛУГАОредовно ги подготвува овие анализи за да ги води нашите клиенти.
| Примарен напон | Оцена на трансформаторот (kVA) | Приближен отпечаток (Д x Ш) | Забелешка за конфигурација на клучот |
|---|---|---|---|
| 15 kV | 1000 | 16 стапки x 8 стапки | Единечен примарен прекинувач, 4 секундарни фидери |
| 15 kV | 2500 | 22 стапки x 9 стапки | Дел од влезната линија, главен прекинувач, 8 секундарни фидери |
| 25 kV | 2000 | 20 стапки x 9 стапки | Примарен, интегриран дизајн на вакуумски прекинувач |
| 5 kV | 750 | 14 стапки x 7,5 стапки | КомпактенАмерикански тип трафостаницаза внатрешна употреба |
Забелешка: Сите димензии се само за опремата. Додадете ги потребните празнини за вкупниот простор на локацијата.
Како LUGAO Engineering го оптимизира отпечатокот за тесни локации
Честопати се соочуваме со проекти каде просторот е основно ограничување. Ова е местото кадеЛУГАОблеска дизајнерската филозофија на. Ние го оптимизирамеАмерикански тип трафостаницаотпечаток преку интегрирано, прилагодено инженерство. Со користење на технологија за прекинување на вакуум што е ефикасна за простор, дизајнирање на сопствени автобуси и нудење унифицирано, тестирано склопување, честопати можеме да ја намалиме вкупната должина за 10-15% во споредба со стандардните модуларни пристапи. Нашата цел е да испорачаме сигуренАмерикански тип трафостаницашто одговара на вашите физички и електрични барања без компромис.
Што треба да подготвите пред да го финализирате планот за вашата страница
Пред да го финализирате распоредот на вашата страница, соберете ги овие специфики. Подготвеноста на овие информации ни овозможува да обезбедиме најточни и најефикасни за просторЛУГАОрешение:
Достапни димензии на подлогата или просторијата (должина, ширина, висина).
Потребни нивоа на примарен и секундарен напон.
Посакуван рејтинг и импеданса на трансформаторот kVA.
Број на влезни и појдовни кола на фидер.
Сите специфични услови на животната средина (внатрешна/надворешна, амбиентална температура).
Разбирање на вистинските просторни барања за аАмерикански тип трафостаницае првиот чекор кон непречен проект. Со внимателен дизајн од партнер какоЛУГАО, можете да постигнете моќна, усогласена и неверојатно ефикасна инсталација.
Подготвени сте да го испланирате вашиот конкретен проект? Контактирајте неденес со детали за вашата локација и електрични спецификации. Дозволете нашиот инженерски тим да ви обезбеди приспособен распоред и понуда за да го придвижите вашиот проект напред со доверба.
